Альтернативная мультимедиа (магнитола)

#91

Сообщение spaine » 08 окт 2017, 21:05

не правильно сфоткал
Вложения
Альтернативная мультимедиа магнитола  - 20171007_105644.jpg
Альтернативная мультимедиа магнитола - 20171007_105644.jpg (65.02 КБ) 3114 просмотров

Аватара пользователя
nycolai.e
Маршал Ford
Маршал Ford
Сообщения: 7404
Зарегистрирован: 12 ноя 2014, 21:54
Откуда: Одинцово(мск), Самара
Авто: 1.6 AT Titanium Mars Red
Имя: Николай, +79171067630
:
3. Третий владелец 1. За активность - Серебро 2. За активность - Золото
Благодарил (а): 7871 раз
Поблагодарили: 7127 раз

Альтернативная мультимедиа (магнитола)

#92

Сообщение nycolai.e » 08 окт 2017, 22:12

spaine писал(а):Шла 14 дней, установил, всё работает, но есть один минус 14 тюльпанов 3провода и один разъём инструкции нет. вот фото.

Так убери лишние провода. А инструкция на 4пда/4пна, поиск winsa s100 , winsa s150.
Можно поискать в сети как Witson W2-C232.

PS: почему-то из тебя клещами тянуть приходится, выложил бы сразу фото блока со стороны разьемов, быстрее бы разобрались чьего клона прикупил.
...................Изображение..................
Z6FLXXECHLEP00529/IQJBEP00529

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#93

Сообщение spaine » 08 окт 2017, 23:12

Бренд: "RISIONSONIC" не реклама, магнитолу установил уже, поёт очень хорошо но по другому мне показалось басы стали не такие бархатистые как на штатной как то по жёстче более резкие но я планирую маленький сабвуфер под сидение (возможно)Вот часть тюльпанов, у меня регистратор без экрана пока не разобрался к чему подключать, продавец обещал скинуть инструкцию на почту.
П.С. дружищу извини просто некогда всё на бегу.
Вложения
Альтернативная мультимедиа магнитола  - 20171008_230239.jpg
Альтернативная мультимедиа магнитола - 20171008_230239.jpg (68.46 КБ) 3073 просмотра

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#94

Сообщение spaine » 08 окт 2017, 23:14

Да и картинка классная, и очень шустрый, быстрее моего телефона

Аватара пользователя
nycolai.e
Маршал Ford
Маршал Ford
Сообщения: 7404
Зарегистрирован: 12 ноя 2014, 21:54
Откуда: Одинцово(мск), Самара
Авто: 1.6 AT Titanium Mars Red
Имя: Николай, +79171067630
:
3. Третий владелец 1. За активность - Серебро 2. За активность - Золото
Благодарил (а): 7871 раз
Поблагодарили: 7127 раз

Альтернативная мультимедиа (магнитола)

#95

Сообщение nycolai.e » 09 окт 2017, 06:25

spaine писал(а):Источник цитаты но есть один минус 14 тюльпанов 3провода и один разъём инструкции нет

Мне показалось, что человек ищет подсказки, наверное показалось... Сам разберется.
Для остальных, кому вдруг попадется "RISIONSONIC":

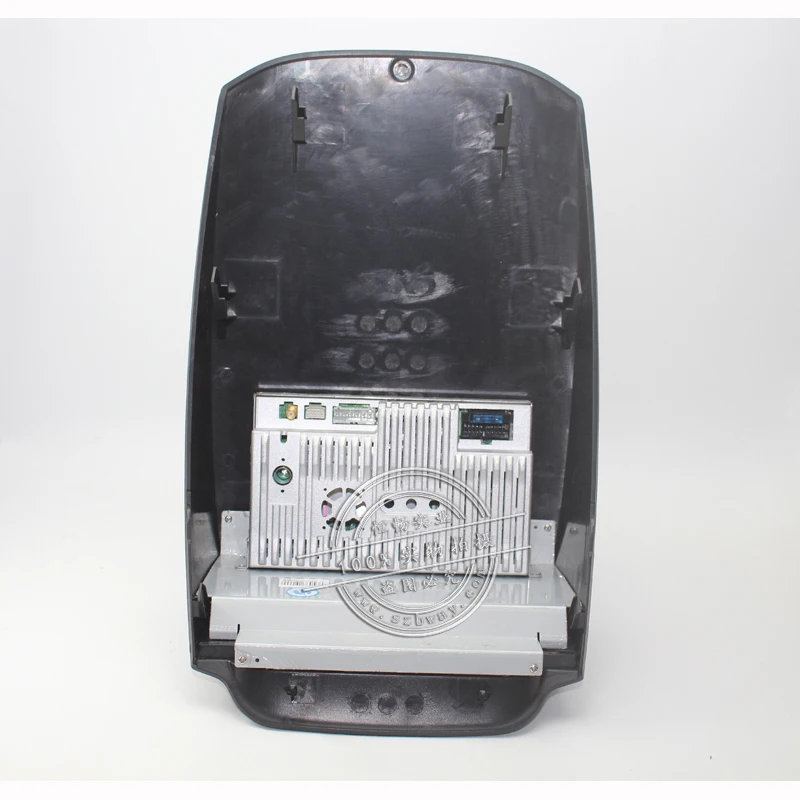

С обратной стороны: черный штекер справа - силовой, белый слева - вход/выход видео "тюльпаны"
Слева - антенны GPS и радио


Распиновка силового штекера:
Альтернативная мультимедиа магнитола  - PowerSonic.png
Альтернативная мультимедиа магнитола - PowerSonic.png (483.96 КБ) 2879 просмотров


3 "дырки" в середине, это "забыли" вывести три шнурка: USB-вход, USB-для модема, minijack - для микрофона (как сделано на фото ниже)

...................Изображение..................
Z6FLXXECHLEP00529/IQJBEP00529

Серега
Старший сержант
Старший сержант
Сообщения: 96
Зарегистрирован: 23 мар 2016, 15:56
Откуда: казахстан
Авто: 2.0 MT trend+
Имя: серегей
Благодарил (а): 74 раза
Поблагодарили: 73 раза

Альтернативная мультимедиа (магнитола)

#96

Сообщение Серега » 09 окт 2017, 13:49

spaine писал(а):Да и картинка классная, и очень шустрый, быстрее моего телефона

Подскажи ESP отключается с него?

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#97

Сообщение spaine » 09 окт 2017, 16:15

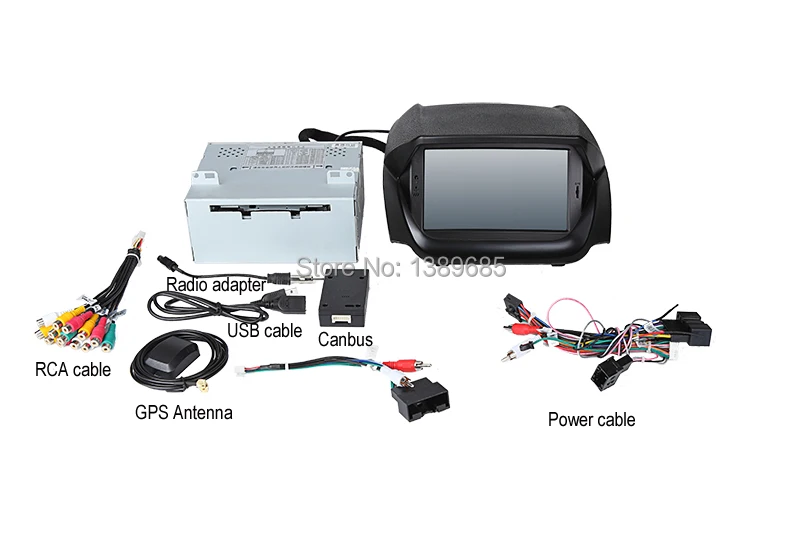

Первая фотка от моего не хватает двух антенн 4G и какой-то круглой коробочки под неё отдельный разъём я её подключил но функцию не знаю (она была не разборная) остальные нет, проблема не в подключении GPS, а в тюльпанах для подключения регистратора, подачи питания для сабвуфера и камера заднего вида. где найти распиновку этих разъёмов на них написана жесть типа (AUX IN AUX OUT ) притом выходят из разных мест из магнитолы из общей колодки автомобиля и из can шины .
Вложения
Альтернативная мультимедиа магнитола  - HTB1Jtm0OXXXXXchXpXXq6xXFXXXS.jpg
Альтернативная мультимедиа магнитола - HTB1Jtm0OXXXXXchXpXXq6xXFXXXS.jpg (36.79 КБ) 2562 просмотра

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#98

Сообщение spaine » 09 окт 2017, 16:24

Наверное можно. Есть отдельная вкладка и там всё тоже самое что и в штатной магнитоле только написано по другому, я туда заходил но менять и ставить галочки не стал, так что как работает не проверял. Все клавиши и функции работают по прежнему и открытие дверей и климат контроль и радио, а клавиши на руле можно вообще переназначить на другие функции.

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#99

Сообщение spaine » 10 окт 2017, 19:37

Кто подскажет для чего нужен разъём 26P ?

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#100

Сообщение spaine » 16 окт 2017, 21:03

Нашёл как аппаратно включить басы, музыка зазвучала, и точно не хуже чем штатная, теперь не знаю нужен ли мне сабвуфер, еще там куча программных настроек и эквалайзеры всякие и можно ещё загрузить с маркета.
Вложения
Альтернативная мультимедиа магнитола  - 20171012_171519.jpg
Альтернативная мультимедиа магнитола - 20171012_171519.jpg (35.17 КБ) 2281 просмотр
Альтернативная мультимедиа магнитола  - 20171012_171344.jpg
Альтернативная мультимедиа магнитола - 20171012_171344.jpg (29.83 КБ) 2281 просмотр
Альтернативная мультимедиа магнитола  - 20171012_171448.jpg
Альтернативная мультимедиа магнитола - 20171012_171448.jpg (30.91 КБ) 2281 просмотр
Альтернативная мультимедиа магнитола  - 20171012_171340.jpg
Альтернативная мультимедиа магнитола - 20171012_171340.jpg (23.32 КБ) 2281 просмотр
Альтернативная мультимедиа магнитола  - 20171012_171334.jpg
Альтернативная мультимедиа магнитола - 20171012_171334.jpg (26.2 КБ) 2281 просмотр
Альтернативная мультимедиа магнитола  - 20171007_175702.jpg
Альтернативная мультимедиа магнитола - 20171007_175702.jpg (69.72 КБ) 2281 просмотр

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#101

Сообщение spaine » 16 окт 2017, 21:20

Разъём "26P" Так ни кто не подскажет?

Аватара пользователя
nycolai.e
Маршал Ford
Маршал Ford
Сообщения: 7404
Зарегистрирован: 12 ноя 2014, 21:54
Откуда: Одинцово(мск), Самара
Авто: 1.6 AT Titanium Mars Red
Имя: Николай, +79171067630
:
3. Третий владелец 1. За активность - Серебро 2. За активность - Золото
Благодарил (а): 7871 раз
Поблагодарили: 7127 раз

Альтернативная мультимедиа (магнитола)

#102

Сообщение nycolai.e » 16 окт 2017, 21:44

spaine писал(а):Разъём "26P" Так ни кто не подскажет?

Напоминает бородатый анекдот:
"Прибор?!
Двадцать!!!
Что - двадцать?!
А что - прибор?!"
.....

Что же ты хочешь, мил человек?
Чтобы получить правильный ответ, надо задать правильный вопрос!
А то у нас в штате только один экстрасенс, но он сейчас в отпуске...

PS: Еще спросил бы: "А что у меня в левой руке зажато за спиной?"
...................Изображение..................
Z6FLXXECHLEP00529/IQJBEP00529

Аватара пользователя
nycolai.e
Маршал Ford
Маршал Ford
Сообщения: 7404
Зарегистрирован: 12 ноя 2014, 21:54
Откуда: Одинцово(мск), Самара
Авто: 1.6 AT Titanium Mars Red
Имя: Николай, +79171067630
:
3. Третий владелец 1. За активность - Серебро 2. За активность - Золото
Благодарил (а): 7871 раз
Поблагодарили: 7127 раз

Альтернативная мультимедиа (магнитола)

#103

Сообщение nycolai.e » 16 окт 2017, 21:53

spaine писал(а):Источник цитаты а в тюльпанах для подключения регистратора, подачи питания для сабвуфера и камера заднего вида. где найти распиновку этих разъёмов на них написана жесть типа (AUX IN AUX OUT )

Это типа шутка такая, про "жесть"?
Желтые тюльпаны - это все видео. Их 5 штук, все подписаны!!! 3 входа, 2 выхода, AUX IN - вход, AUX OUT - выход, PARKV - камера з.х., DVR - видеорегистратор,
...................Изображение..................
Z6FLXXECHLEP00529/IQJBEP00529

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#104

Сообщение spaine » 16 окт 2017, 21:59

nycolai.e писал(а):
spaine писал(а):Источник цитаты а в тюльпанах для подключения регистратора, подачи питания для сабвуфера и камера заднего вида. где найти распиновку этих разъёмов на них написана жесть типа (AUX IN AUX OUT )

Это типа шутка такая, про "жесть"?
Желтые тюльпаны - это все видео. Их 5 штук, все подписаны!!! 3 входа, 2 выхода, AUX IN - вход, AUX OUT - выход, PARKV - камера з.х., DVR - видеорегистратор,


Всё, с магнитолой разобрался осталось 4 тюльпана не из магнитолы, 2 из кан шины и 2 общей колодки автомобиля
Вложения
Альтернативная мультимедиа магнитола  - HTB1Jtm0OXXXXXchXpXXq6xXFXXXS 2.jpg
Альтернативная мультимедиа магнитола - HTB1Jtm0OXXXXXchXpXXq6xXFXXXS 2.jpg (35.15 КБ) 2268 просмотров

spaine
Младший сержант
Младший сержант
Сообщения: 59
Зарегистрирован: 02 окт 2017, 22:09
Откуда: Ярославль
Авто: 4х4 2.0 trend+
Имя: Виктор
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Альтернативная мультимедиа (магнитола)

#105

Сообщение spaine » 16 окт 2017, 22:06

nycolai.e писал(а):
spaine писал(а):Разъём "26P" Так ни кто не подскажет?

Напоминает бородатый анекдот:
"Прибор?!
Двадцать!!!
Что - двадцать?!
А что - прибор?!"
.....

Что же ты хочешь, мил человек?
Чтобы получить правильный ответ, надо задать правильный вопрос!
А то у нас в штате только один экстрасенс, но он сейчас в отпуске...

PS: Еще спросил бы: "А что у меня в левой руке зажато за спиной?"

На разъёме написано "26Р" к сожалению ничего другого дополнить не могу (еще китайские иероглифы в переводе обозначающие- "26Р")
он у меня остался свободным, на днях буду опять доставать магнитолу всё сфоткаю и напишу, может кто поможет, но предварительно какой-то из этих разъёмов
Вложения
Альтернативная мультимедиа магнитола  - HTB1Jtm0OXXXXXchXpXXq6xXFXXXS 3.jpg
Альтернативная мультимедиа магнитола - HTB1Jtm0OXXXXXchXpXXq6xXFXXXS 3.jpg (36.16 КБ) 2268 просмотров
