Карданный вал

Обсуждение ходовой, трансмиссии, сцепления, тормозной системы, рулевого управления.
Wrrtep
Прапорщик
Прапорщик
Сообщения: 252
Зарегистрирован: 29 май 2017, 20:52
Откуда: Москва
Авто: 2.0 6МТ Trend +, AWD 2017 Moondust silver
Имя: Сергей
Благодарил (а): 8 раз
Поблагодарили: 173 раза

Карданный вал

#16

Сообщение Wrrtep » 08 фев 2023, 08:52

SpazmolGUN писал(а):Значит надо как-то придумать способ шприцевания оных шарниров.

Так это не сложно

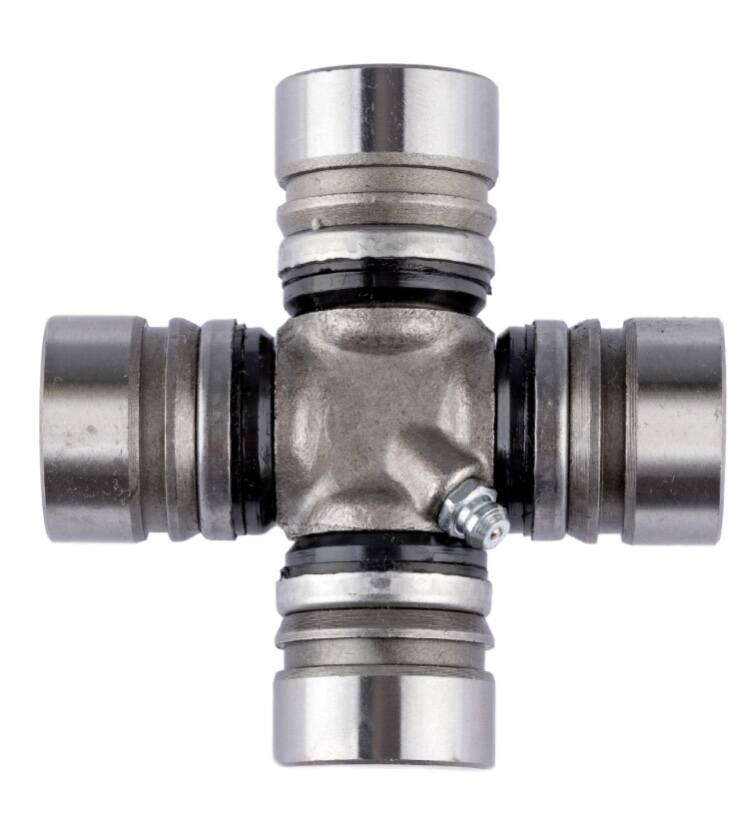

Нужно крестовину с масленкой поставить
https://images.vfl.ru/ii/1675835445/91b ... 734136.jpg

Аватара пользователя
V.V.K.
Старшина
Старшина
Сообщения: 175
Зарегистрирован: 09 авг 2020, 16:58
Откуда: Samara
Авто: 2,0 MT 4WD, белый
Имя: Владимир Владимирович
Благодарил (а): 97 раз
Поблагодарили: 129 раз

Карданный вал

#17

Сообщение V.V.K. » 08 фев 2023, 14:06

Wrrtep писал(а):Я сделал в kardanprofi.ru в Москве.
Цена 27 тыс.
Вообще как то грустно.
...
Если делать совсем идеально (но дороже), то нужно заменить обе вилки.
В результате можно будет менять шарнир как на вазе, а также подшипник с опорой.


Да, ценник конечно имперский... сочувствую. Московские соленые дороги.
С вазовским карданом это идея.
Карданный вал - 0036.jpg

Скоро как в индийской деревне, на корточках молоточком будем починять любую технику. А что делать...

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#18

Сообщение SpazmolGUN » 08 фев 2023, 19:53

Wrrtep писал(а):
SpazmolGUN писал(а):Значит надо как-то придумать способ шприцевания оных шарниров.

Так это не сложно
Нужно крестовину с масленкой поставить

Это понятно.
Я имею в виду с целью сохранения родных крестовин.
А для этого нужно просверлить хотя бы один стакан. Накатить резьбу и вкрутить маслёнку.
Этим я и собираюсь заняться. Главное чтобы в родной крестовину был дреннаж. И чтобы при шприцовке не выдовило манжеты.
Есть опыт. Бате на Судзуке организовывал обслуживаемые рулевые шаровые. Короче маслёнки у меня остались.
На свете ещё так много граблей! На которые не ступала нога человека :D

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#19

Сообщение SpazmolGUN » 08 фев 2023, 19:56

Например вот здесь.

Карданный вал - IMG_20230208_215547.jpg
На свете ещё так много граблей! На которые не ступала нога человека :D

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#20

Сообщение SpazmolGUN » 08 фев 2023, 20:00

Меня очень беспокоит этот карданный вопрос.
Говорят шприцевать надо раз в 10К пробега.
На свете ещё так много граблей! На которые не ступала нога человека :D

Wrrtep
Прапорщик
Прапорщик
Сообщения: 252
Зарегистрирован: 29 май 2017, 20:52
Откуда: Москва
Авто: 2.0 6МТ Trend +, AWD 2017 Moondust silver
Имя: Сергей
Благодарил (а): 8 раз
Поблагодарили: 173 раза

Карданный вал

#21

Сообщение Wrrtep » 09 фев 2023, 19:10

SpazmolGUN писал(а):Например вот здесь.


У меня и крест и подшипник остались.
Проверю насчет сверлений, но практически уверен что их нет.
По мне оптимальный вариант такой.
Снять вал самому. Это проще простого.
Обслужить шрусы самому. Не сложно. Они еще 100 тыс проходят.
Отвезти вал в кардан-сервис.
Далее 2 опции.
1 замена одной вилки и установка креста с масленкой.
2 замена двух вилок и креста с масленкой.
Первый дешевле, но в быту не заменишь крест с двумя подшипниками.
Второй дороже, но вечный.
В обоих вариантах меняется опора с подшипником.
В итоге получаешь практически новый вал, который можно в будущем за копейки обслуживать и ремонтировать.

Wrrtep
Прапорщик
Прапорщик
Сообщения: 252
Зарегистрирован: 29 май 2017, 20:52
Откуда: Москва
Авто: 2.0 6МТ Trend +, AWD 2017 Moondust silver
Имя: Сергей
Благодарил (а): 8 раз
Поблагодарили: 173 раза

Карданный вал

#22

Сообщение Wrrtep » 09 фев 2023, 19:12

SpazmolGUN писал(а):Меня очень беспокоит этот карданный вопрос.
Говорят шприцевать надо раз в 10К пробега.

В идеале да.
Крест это, как оказалось, самый гнилой узел.
Шрусы можно разобрать, промыть и смазать.
Подшипник и опора ходят долго.
А крест судя по всему начинает подклинивать еще до 100тыс

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#23

Сообщение SpazmolGUN » 10 фев 2023, 07:15

Там у стакана металл толстый? В смысле там где я точку сверления указал красным.

И если не затруднит.......вот на батькину Судзуку Я подобрал и установил такие вот крестовины:

Карданный вал - Screenshot_2023-02-10-09-46-59-18_40deb401b9ffe8e1df2f1cc5ba480b12.jpg


25/63,8

А ты можешь посмотреть на демонтированной крестовине реальную ширину стакана (в моём случае это было 25) и длину креста (от стакана до стакана, в моём случае это было 63,8)?
На свете ещё так много граблей! На которые не ступала нога человека :D

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#24

Сообщение SpazmolGUN » 10 фев 2023, 07:57

Например:

Карданный вал - IMG_20230210_095636.jpg


Так-то наименований крестовин хватает тут:
https://kardanremont.ru/krestovina-kard ... vala-ford/
На свете ещё так много граблей! На которые не ступала нога человека :D

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#25

Сообщение SpazmolGUN » 20 фев 2023, 19:55

Wrrtep
Ну как? Посмотрел крестовину?
На свете ещё так много граблей! На которые не ступала нога человека :D

Wrrtep
Прапорщик
Прапорщик
Сообщения: 252
Зарегистрирован: 29 май 2017, 20:52
Откуда: Москва
Авто: 2.0 6МТ Trend +, AWD 2017 Moondust silver
Имя: Сергей
Благодарил (а): 8 раз
Поблагодарили: 173 раза

Карданный вал

#26

Сообщение Wrrtep » 20 фев 2023, 20:05

SpazmolGUN писал(а):Wrrtep
Ну как? Посмотрел крестовину?

Нет еще.
Только привез ее с дачи.
Завтра постараюсь померить.

Wrrtep
Прапорщик
Прапорщик
Сообщения: 252
Зарегистрирован: 29 май 2017, 20:52
Откуда: Москва
Авто: 2.0 6МТ Trend +, AWD 2017 Moondust silver
Имя: Сергей
Благодарил (а): 8 раз
Поблагодарили: 173 раза

Карданный вал

#27

Сообщение Wrrtep » 21 фев 2023, 10:14

SpazmolGUN писал(а):Wrrtep
Ну как? Посмотрел крестовину?

Посмотрел.)
Размер получается 64х24
Но с учетом того что измерял не снимая может немного отличаться.
В 24 я уверен, в 64 не очень. Там буртик под кернение. Не знаю нужно его учитывать или нет.
К слову, внимательно подшипник осмотрел. Он в отличном состоянии.
https://images.vfl.ru/ii/1676964008/6b7 ... 750285.jpg
https://images.vfl.ru/ii/1676964009/23a ... 750286.jpg
https://images.vfl.ru/ii/1676964009/ac3 ... 750287.jpg

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#28

Сообщение SpazmolGUN » 21 фев 2023, 11:48

Значит это:
https://xn--80aalczlhedrgv.xn--p1ai/pro ... 464sd-ina/
Как раз под кернение. Хрен найдёшь.

Судя по фото пострадавшей крестовины......подвёл сальник одного из пальцев. Начал клинить. Печально.
Сквозных отверстий нет. Придется сверлить каждый стакан и накатывать резьбу, ставить маслёнки.
На свете ещё так много граблей! На которые не ступала нога человека :D

Wrrtep
Прапорщик
Прапорщик
Сообщения: 252
Зарегистрирован: 29 май 2017, 20:52
Откуда: Москва
Авто: 2.0 6МТ Trend +, AWD 2017 Moondust silver
Имя: Сергей
Благодарил (а): 8 раз
Поблагодарили: 173 раза

Карданный вал

#29

Сообщение Wrrtep » 21 фев 2023, 19:23

SpazmolGUN писал(а):Значит это:
https://xn--80aalczlhedrgv.xn--p1ai/pro ... 464sd-ina/
Как раз под кернение. Хрен найдёшь.

Судя по фото пострадавшей крестовины......подвёл сальник одного из пальцев. Начал клинить. Печально.
Сквозных отверстий нет. Придется сверлить каждый стакан и накатывать резьбу, ставить маслёнки.

Но они же мне поставили такую же крестовину и где то ее нашли.
У меня же одна вилка старая, а вторая новая разборная.

Аватара пользователя
SpazmolGUN
Генерал-лейтенант
Генерал-лейтенант
Сообщения: 2754
Зарегистрирован: 18 янв 2021, 18:53
Откуда: Ханты-Мансийск
Авто: EcoSport 2.0 Titanium + 2018
Имя: Лерон
Благодарил (а): 2180 раз
Поблагодарили: 827 раз

Карданный вал

#30

Сообщение SpazmolGUN » 22 фев 2023, 06:24

А вот в моём городе специалистов в этой области нема. Эт получается надо будет его снимать и отправлять бандерольку ТК.
На свете ещё так много граблей! На которые не ступала нога человека :D
